Manual Universal - Paneles LED SG SERIES

Manual de Usuario — Paneles LED SG SERIES

Manual universal válido para SG-275W / SG-360W / SG-540W / SG-675W / SG-750W / SG-880W / SG-1080W

Versión 2.0 — Actualizado: Nov 2025
Imagen principal del manual

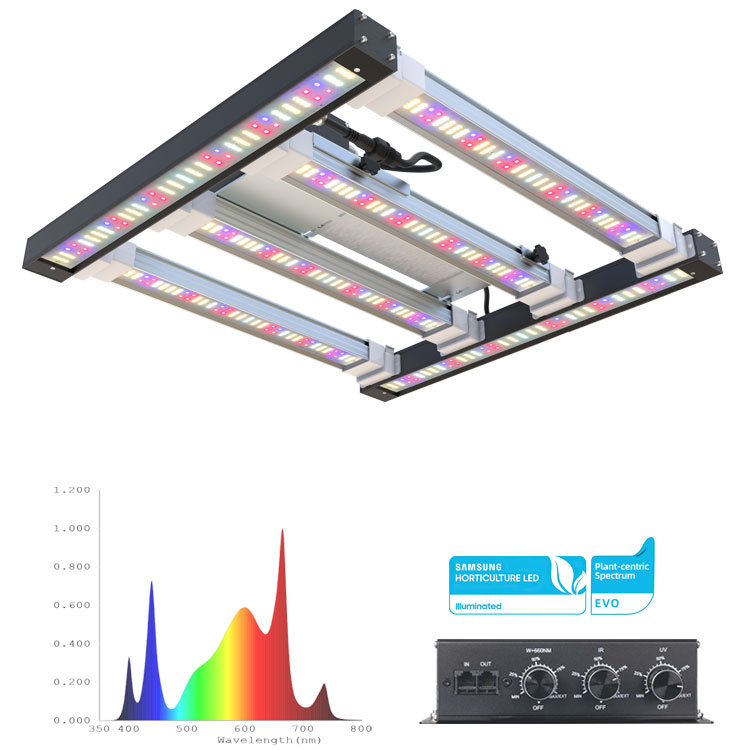

📖 Introducción

Bienvenido al manual universal de los paneles LED Sukha. Abarca instalación, operación, mantenimiento, dimming, Bluetooth y garantías para toda la línea de equipos.

Recomendaciones rápidas:

  • • Leer todo el manual antes de instalar.
  • • Mantener en entorno ventilado y seco.
  • • Usar protección (guantes/gafas) al manipular.
🔧 Componentes y Accesorios
Verifique que todos los componentes estén presentes. Cantidades varían por modelo — tabla abajo.
Panel / Barras LED
Driver / Fuente
Cables de señal y alimentación
Colgadores / Trinquetes
Tornillería
Manual de Usuario
Accesorios RJ / conectores
AccesorioSG-275WSG-360WSG-540WSG-670wSG-750/880wSG-1080w
Barra LED 4pcs4pcs6pcs8pcs8pcs10pcs
Barra de soporte LED 2pcs2pcs2pcs2pcs2pcs2pcs
Driver/ controlador 1pc1pc1pc1pc1pc1pc
Cables de suspención 2pcs2pcs2pcs2pcs2pcs2pcs
Poleas frenos 2pcs2pcs2pcs2pcs2pcs2pcs
Cable port rj 1pc1pc1pc1pc1pc1pc
M4*12 Tornillo4pcs4pcs4pcs4pcs4pcs4pcs
⚙️ Instalación paso a paso
Antes de instalar: desconectar la alimentación y confirmar que el voltaje coincide con la etiqueta del driver.
Instalar M4*8 y fijar barras LED

Coloque las barras LED en su lugar y atornille con M4*8 (si corresponde al modelo).

Asegurar driver con M4*12

Fije el driver a la estructura con los tornillos M4*12.

Conectar cable signal y apretar

Alinee el bayonet, conecte el conector y apriete la tuerca del conector para asegurar la conexión.

Instalar cuerdas de suspensión y terminar

Instale las cuerdas de elevación y los trinquetes; verifique nivel y seguridad del anclaje.

Instalación ejemplo Vista superior de un panel mostrando el driver y las conexiones.
🔧 Instrucciones para Dimmer (Caja de 3 canales)

La caja de dimmer controla tres canales separados y permite conexión de señal (RJ45) para atenuación en cadena.

  • Canal 1 — White + 660nm: Control de la luz blanca y diodos 660nm (rojo cercano).
  • Canal 2 — IR (730nm): Control de diodos infrarrojos.
  • Canal 3 — UV (395nm): Control de diodos UV.
  • Puerto Signal (RJ45): Para conectar en cadena varias luminarias y usar control centralizado (daisy chain).

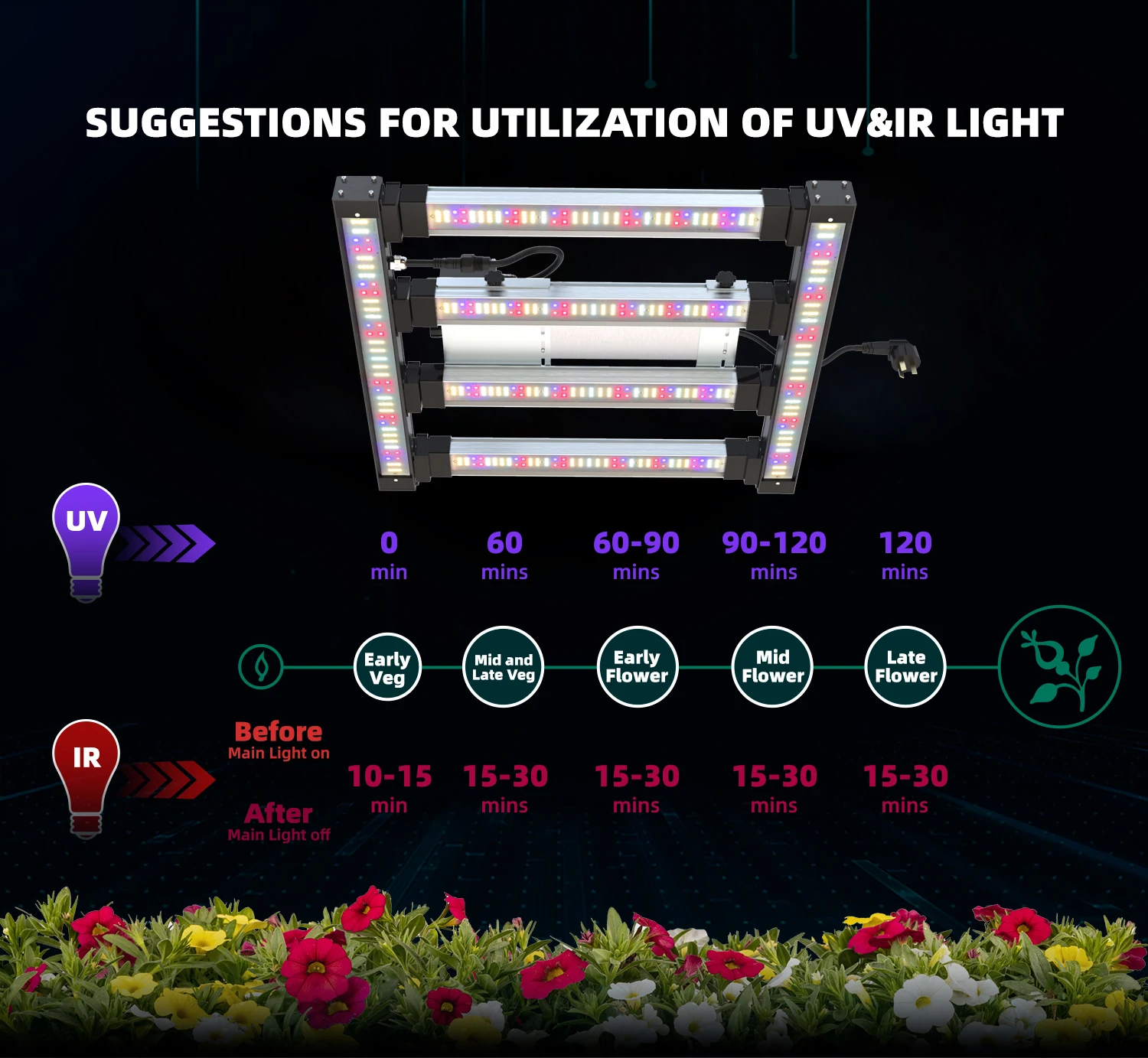

Importante: NO encienda la luz UV durante las primeras etapas (semillero / crecimiento vegetativo) — puede inhibir el crecimiento. Use UV solo en etapas avanzadas (floración) y no exceda 3 horas diarias.

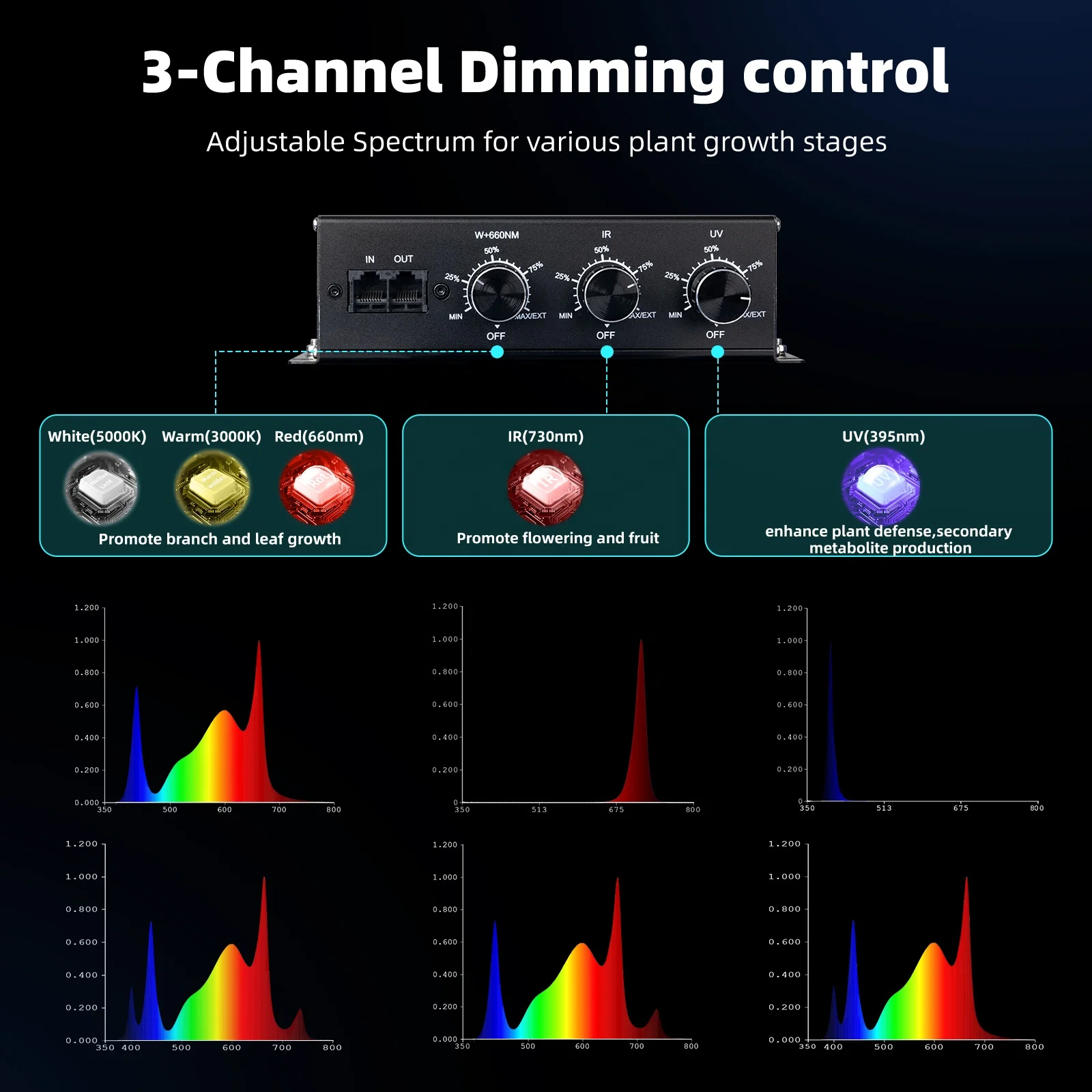

Diagrama de función

(1) 0-10V dimming para White+660nm — (2) 0-10V dimming para IR730nm — (3) 0-10V dimming para UV395nm

Diagrama dimmer
🔗 Conexión en cadena (Daisy Chain)

Para control centralizado conecte varias luminarias usando el cable RJ45 en el puerto Signal. Asegúrese del correcto enrutamiento y verificación de conexión para evitar pérdida de señal.

Diagrama dimmer
📱 Función Bluetooth y App
  1. Instalación: Inserte el módulo Bluetooth en el puerto "IN" del controlador.
  2. Inicialización: Presione el punto negro del módulo Bluetooth 5 veces con intervalos de 2 segundos — el LED del módulo parpadeará si la inicialización fue exitosa.
  3. App: Escanee el QR para descargar la app Smart Life (o busque "Smart Life" en App Store/Play Store).
  4. Emparejamiento: Abra la app, active Bluetooth en su teléfono, agregue el dispositivo cercano y siga los pasos de emparejamiento.
  5. Funciones dentro de la app: - Encendido/Apagado - Ajuste de brillo por canal (White+660nm, IR730nm, UV395nm) - Programación / temporizadores - Guardar escenas
Nota: el controlador no está incluido. El equipo solo puede controlarse dentro del área de cobertura Bluetooth.
App Smart Life ejemplo Captura de ejemplo de la app Smart Life
📋 Especificaciones Generales

Voltaje de Entrada: 100-277Vac (Verificar etiqueta específica del producto).
Factor de Potencia: >0.95 (Típicamente).
Potencia: Variable según modelo (Ej: 120W, 275W, 320W, 480W, 540W, 600W, 775W, 800W, 1000W. Verificar etiqueta específica del producto).
Cantidad de Barras LED: Variable según modelo (Ej: 6, 8, 10, 12 barras. Verificar etiqueta específica del producto).
Tipo de Driver LED: Marcas reconocidas como Inventronics o similar, garantizando estabilidad y durabilidad.
Protección contra Sobretensiones: Comúnmente 6KV.
Configuración LED: Combinación de espectros para cubrir todas las fases (Ej: 3000K + 5000K + Rojo Profundo 660nm + Infrarrojo Lejano 730nm + UV 395nm. Verificar espectro específico del producto).
Dimming (Atenuación): Control manual por perilla y/o puerto RJ para controladores externos (0-10V). Rango de atenuación típico: 10%-100%, con opción DIM-TO-OFF.
Vida Útil Estimada del LED: >50,000 - 100,000 horas.
Longitud del Cable de Alimentación: Estándar 3 metros (10 pies) o similar.
Clasificación IP: IP65 o IP66 (Resistente al agua y polvo. Verificar etiqueta específica del producto).
Temperatura Ambiente Máxima de Operación: 40°C (104°F).
Altura de Montaje Recomendada: ≥12 pulgadas (30 cm) por encima del dosel de las plantas.
Dimensiones y Peso: Variables según el modelo. Consultar la ficha técnica del producto específico.
🌱 Recomendaciones de Cultivo (Growing tips)

La tasa de fotosíntesis y transpiración se ve afectada por temperatura, humedad y flujo de aire. Ajuste parámetros según la fase.

Temperatura recomendada

75°–85°F (24°–29°C)

Humedad relativa

50%–70%

pH

6.0 – 6.5 (riego/solución)

Consejo: proporcione buen flujo de aire para reponer CO₂; la micro- y macronutrición puede ajustarse según necesidad del cultivo.
Imagen principal del manual
🛠️ Mantenimiento y cuidado

Rutina

  • • Semanal: inspección visual y limpieza superficial.
  • • Mensual: revisión de conectores y fijaciones.
  • • Trimestral: revisión del driver y rendimiento.

Limpieza

Desconectar energía, esperar enfriamiento y limpiar con paño de microfibra seco o con aire comprimido. No usar alcohol ni sumergir.

Nunca abra la luminaria — cualquier reparación debe ser realizada por servicio autorizado Sukha.
⚠️ Advertencias y Precauciones
  1. Use tomas y enchufes de buena calidad; conexiones pobres afectan el funcionamiento.
  2. Verifique que el voltaje de la alimentación coincida con la etiqueta del producto.
  3. No haga orificios ni modificaciones en la carcasa o componentes eléctricos durante la instalación.
  4. Apague y desconecte antes de cualquier mantenimiento.
  5. No mire directamente a la fuente de luz con ojos desnudos.
  6. No toque la superficie del panel con la alimentación conectada.
  7. Evite golpes, doblado o estrés mecánico en la luminaria.
  8. No cubra ni bloquee partes de la luminaria durante operación.
  9. La disipación térmica puede requerir limpieza periódica (aire comprimido o paño sin pelusa).
  10. Mantenga al menos 12" (~30 cm) de distancia de superficies combustibles.
  11. Operar en ambiente con temperatura ambiente ≤ 40°C (104°F).
  12. Temperaturas extremas reducen vida útil y pueden anular garantía.
  13. Calcule la carga térmica (BTU) en invernaderos al dimensionar ventilación.
  14. Asegure puntos de anclaje con capacidad mínima de 10× el peso del equipo.
  15. No instale cerca de fuentes de calor, vapor o gases corrosivos.
  16. Este equipo es para uso en interior o invernadero solamente.
🛡️ Garantía

La luminaria LED está garantizada por 2 años bajo uso normal (revisar etiqueta del producto para variaciones puntuales).

  • • Cobertura: piezas defectuosas del panel LED y la fuente de alimentación (driver).
  • • Durante garantía proporcionamos reemplazo gratuito de piezas dañadas por causas no artificiales.
  • • Si se requiere reparación completa de la luminaria, el cliente asumirá el costo de envío al centro de reparación o fábrica.
  • • La garantía se anula por modificaciones no autorizadas, uso indebido, daños por humedad o impactos.
Proceso de Reclamación
  1. Contacte soporte con comprobante de compra y descripción del problema.
  2. Adjunte fotos y/o video del fallo y la etiqueta del producto.
  3. Soporte evaluará y coordinará reemplazo o reparación.
